레이 후방카메라 DIY

레이 후방카메라 설치후기입니다.
장롱면허에 차알못인데 덜컥 중고차를 구매하게 되었습니다. 아쉽게도 후방카메라가 없어 후방카메라와 네비를 구매해 직접설치에 나섰습니다.

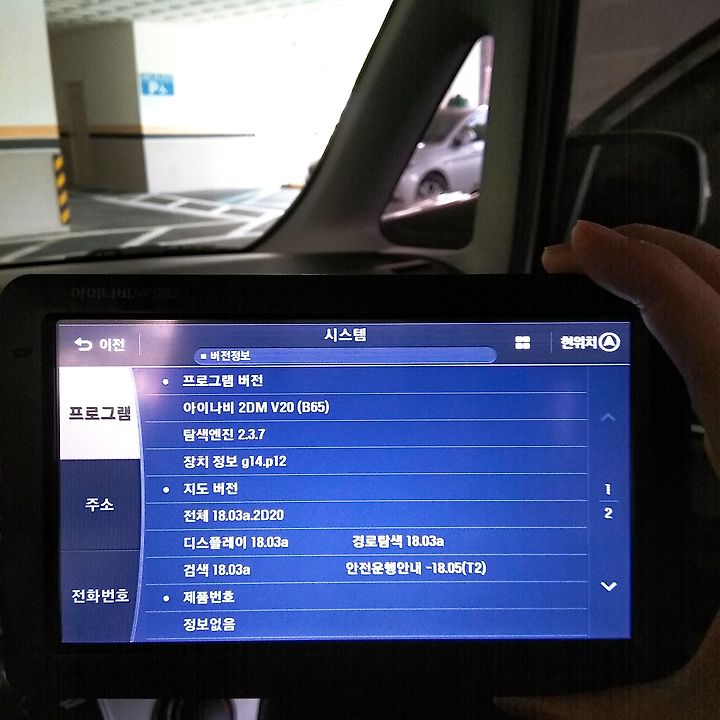

후방카메라 영상표시용으로 중고로 구입한 아이나비NP500
처음엔 단순 후방카메라용  모니터를 알아보다가 욕심이 점점 커져 네비까지 갔습니다. 가격은 6만원

후방카메라는 아이소라 M1-005S
평이 나쁘지않고 가장 많이 팔린 제품으로 구매했습니다. 가격은 3만원.

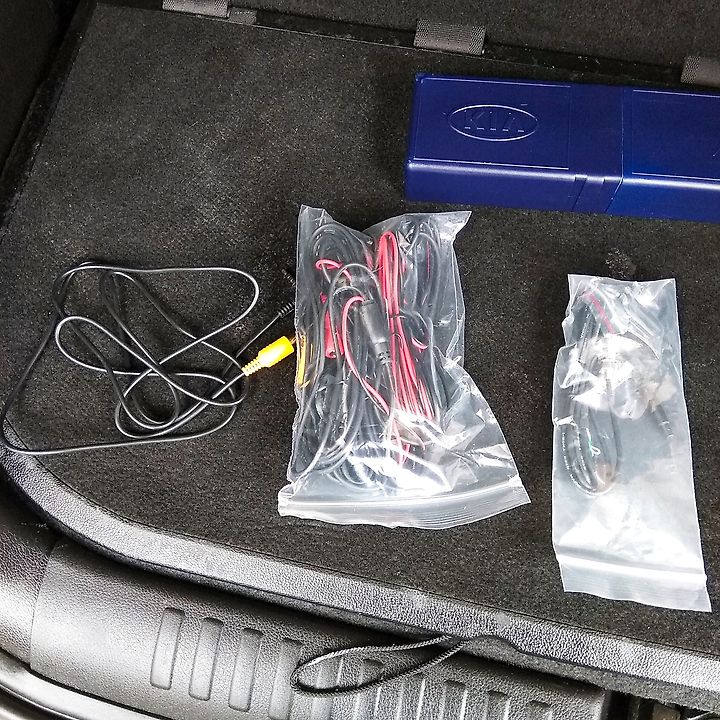

아이나비용 후방카메라 케이블까지 추가해서
총비용은 약9.5만원

이외에도 설치를 위해 십자드라이버와 복스렌치, 세탁소옷걸이 등이 필요합니다.
차알못에 공구도 잘 모르기 때문에 용어가 잘못됐을 수 있으니 양해 부탁드려요^^

각종 유튜브 영상과 블로그 등을 참고하며 설치를 진행했습니다.
그리고 설치전에 후방카메라가 정상적으로 동작하는지 먼저 확인 후 작업을 진행해야 합니다.

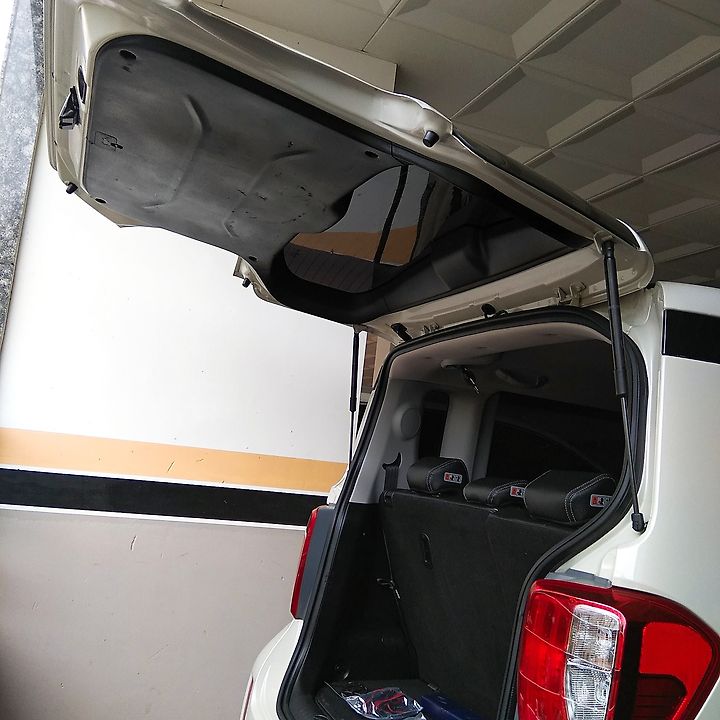

먼저 테일게이트를 열어 검은색 플라스틱 마감재들을 모두 분해합니다.

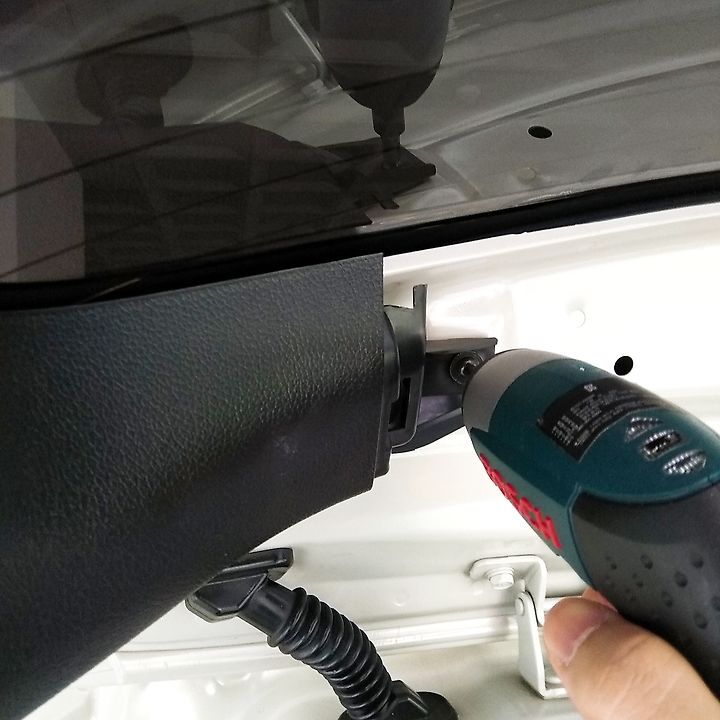

일단 눈에 보이는 나사 4개를 모두 풀어줍니다.

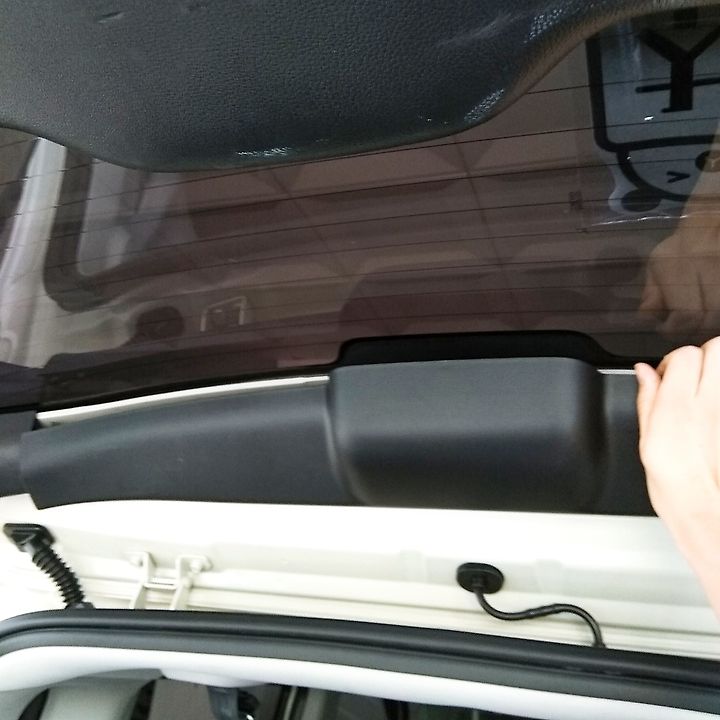

그 다음 유리창 상단 부분을 먼저 분리합니다. 그냥 손으로 잡아 당기면 떨어집니다.

다음 양쪽 측면은 나사를 풀어준 후 잡아 당겨 분리시켜줍니다.

이렇게 양쪽 다 탈거해주세요

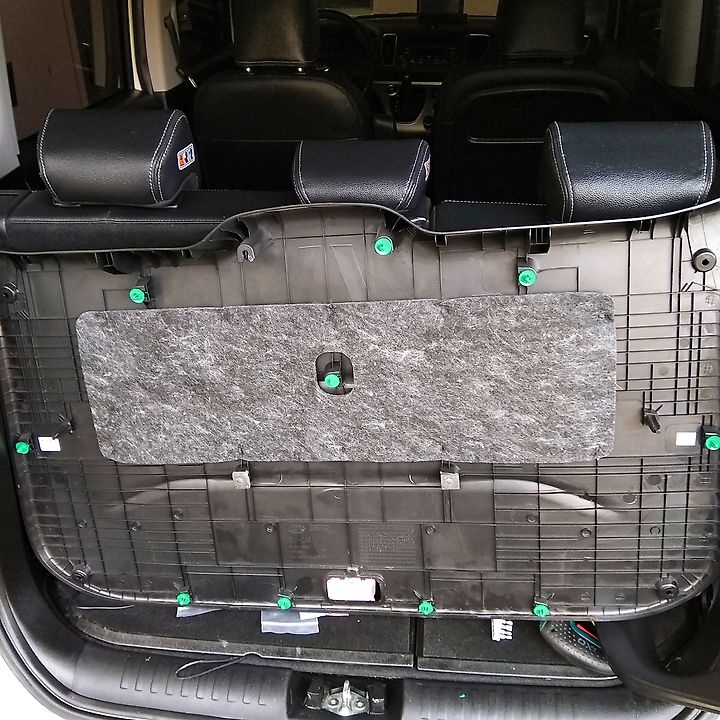

그리고 나서 가장 큰 판을 분리하는데 사진 상에 녹색 동그란 것들이 고정핀입니다. 이 부분들 위치쪽을 조심 조심 잡아 당겨 분리합니다.

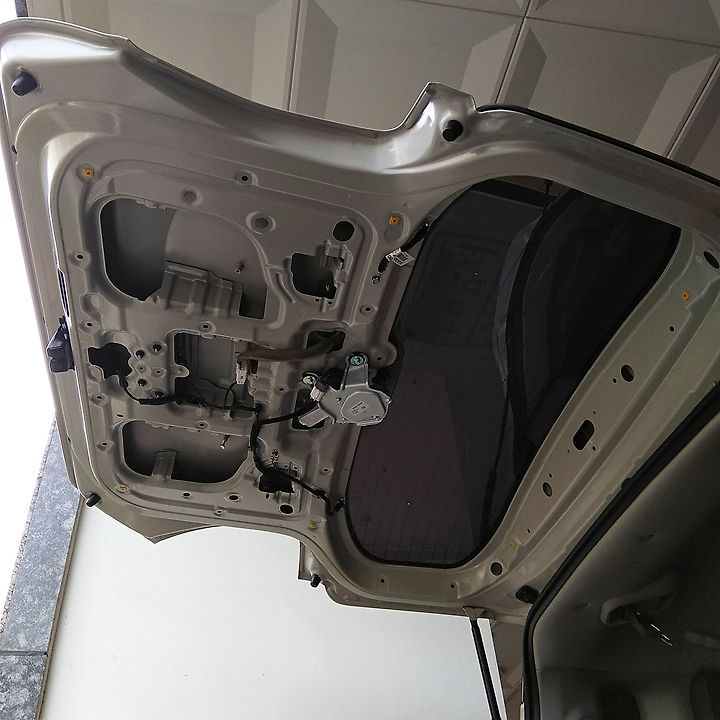

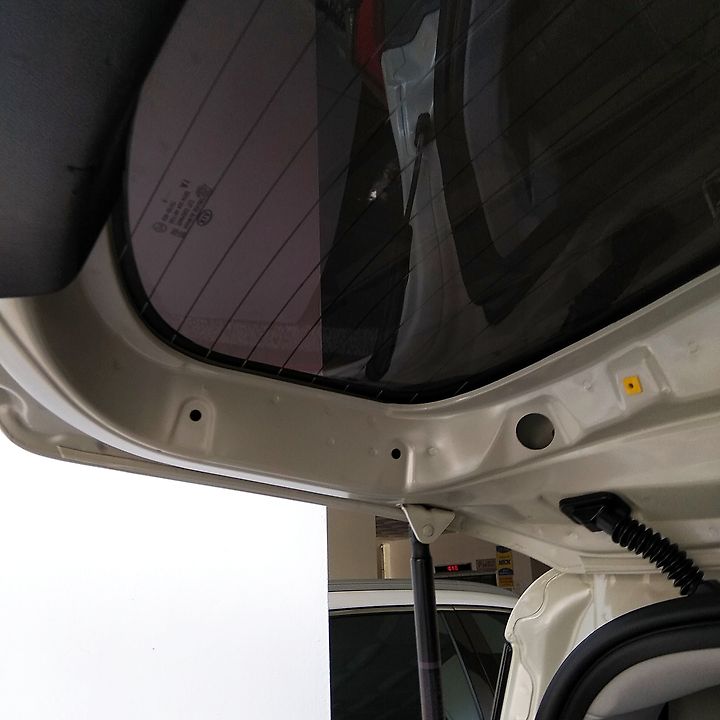

모두 탈거한 모습입니다. 이제 가니쉬를 탈거해야 합니다.

가니쉬 쪽 양끝에 보면 사진 처럼 체결되어 있는 너트가 양쪽에 하나씩 있습니다.

공구를 이용해 너트를 풀어줍니다.

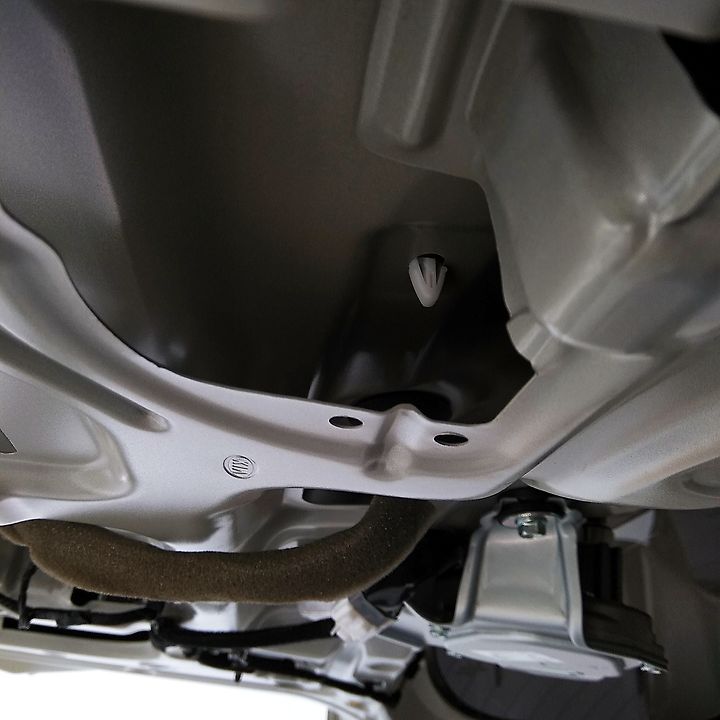

그 다음에는 고정핀들을 모두 풀어줘야 합니다. 꽤나 많네요. 고정핀들이 빠지도록 가니쉬를 당겨줍니다. 고정핀이 걸려서 안빠지는 경우가 있는데 이때는 직접 핀을 오므려 빠지도록 해줘야 합니다.
문제는 손이 안닿기 때문에 갖은 도구들을 동원해서 빼줘야 합니다.

힙겹게 가니쉬를 분리했습니다.

구멍 뚫을 부위는 깨끗이 먼지를 제거해 줍니다.

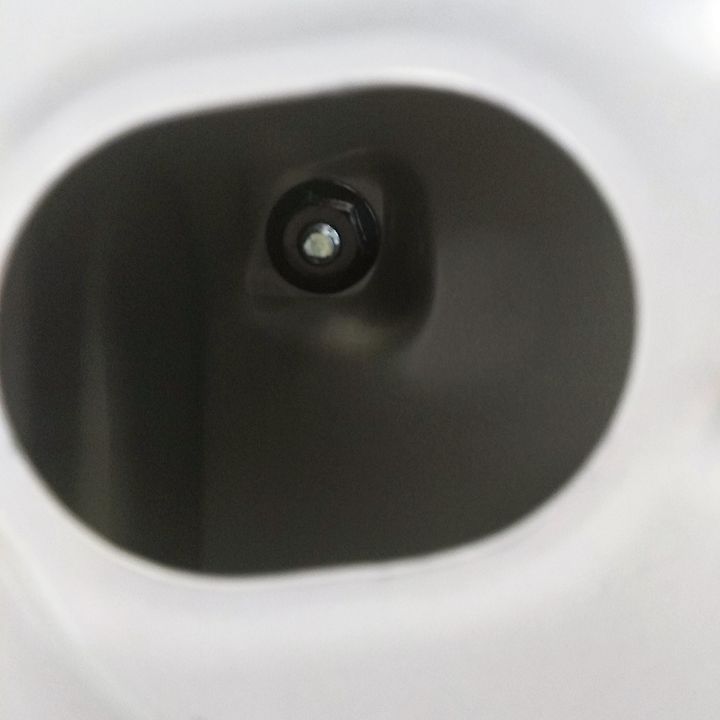

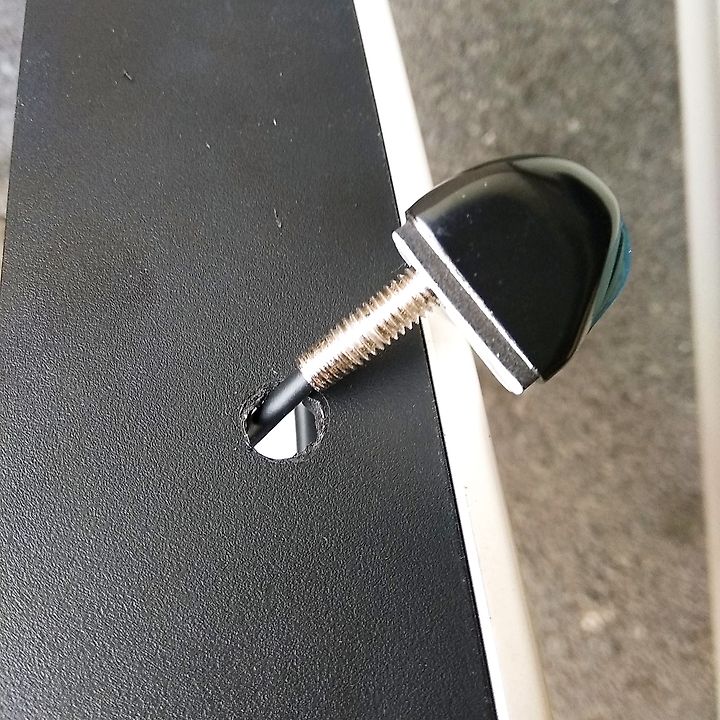

그 다음 적당한 위치에 드릴을 이용해 구멍을 뚫어주고 후방카메라를 설치해줍니다.

카메라를 장착한 후 카메라선을 기존선들이 나가는 구멍에 억지로 끼워넣어서 밖으로 나가도록 해줘야 합니다.

일단 그럼 후방카메라 장착은 완료가 됐습니다. 가니쉬를 다시 조립해줍니다.

이제 카메라 전원을 후진등에 연결하고
영상선을 보조석까지 앞으로 끌어와야 합니다.

후방카메라선이 사진처럼 빨간점선을 따라 들어가야합니다.

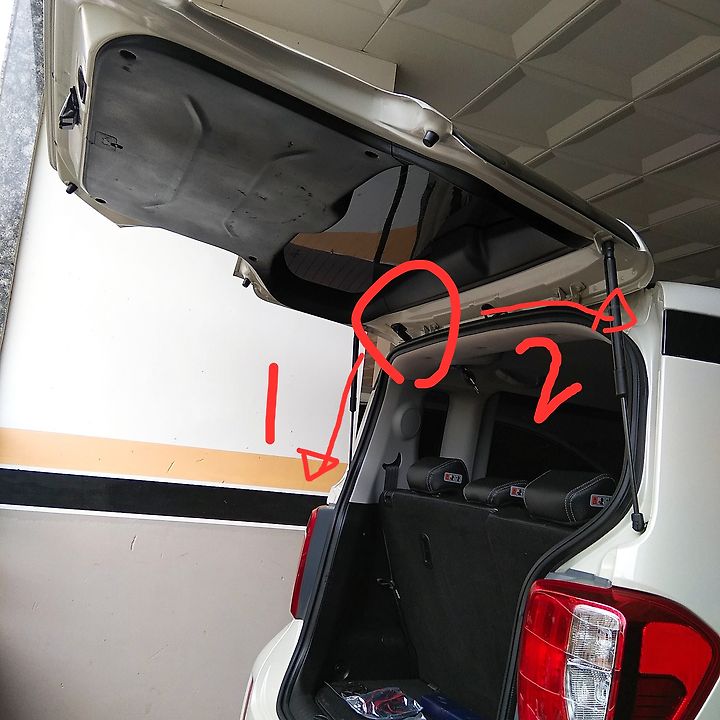

동그라미 친 곳으로 후방카메라 선이 나와서 전원선이 1번 방향으로  영상선이 2번 방향으로 가게 됩니다.
(사진은 작업전에 찍어놓은 사진입니다. 선 작업전에 플라스틱 마감를 조립하면 안됩니다.)

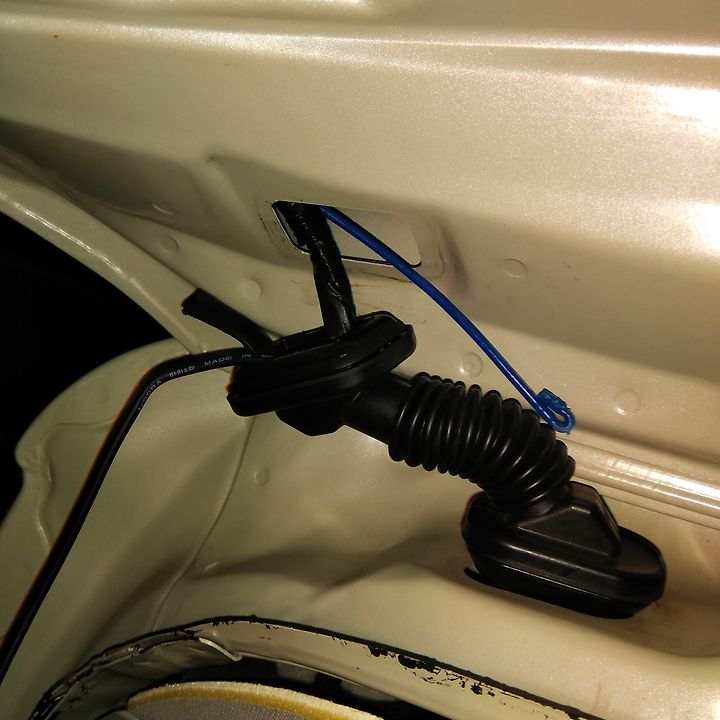

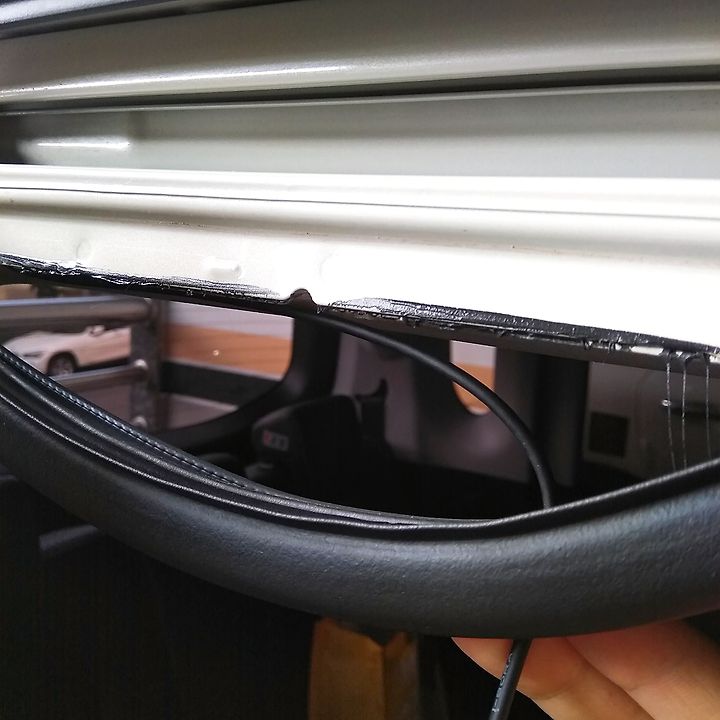

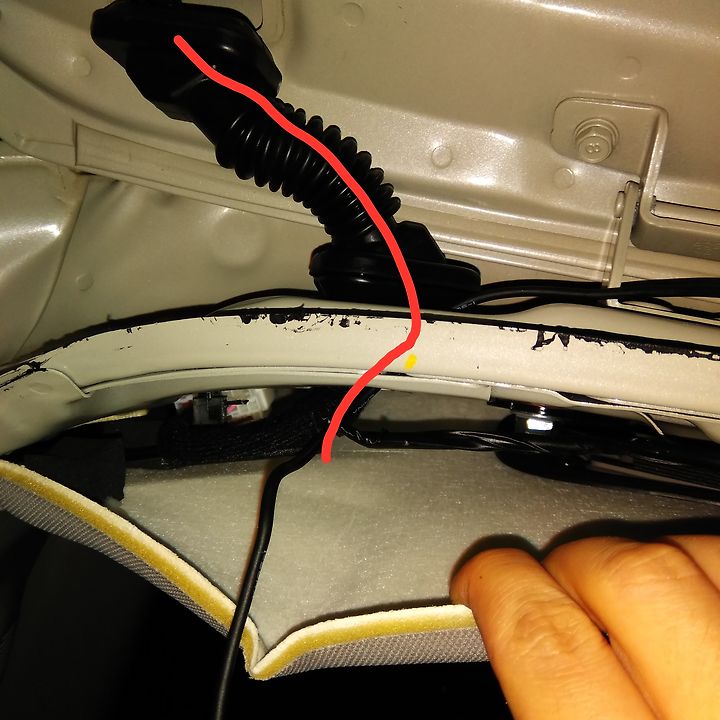

고무 마감를 살짝 떼고 보면 위와 같은 모습인데요. 저 곳을 통해서 선이 테일게이트를 거쳐 후방카메라선과 연결을 해야합니다.

손으로는 선을 저 반대쪽까지 보낼 수가 없기때문에 이 부분에서 정말 난감했습니다.
그러다가 세탁소 철재 옷걸이를 이용하면 된다는 글을 보고 다행히 해결이 됐습니다.

옷걸이를 일자로 쭉펴서 테이게이트쪽에서부터 옷걸이를 집어 넣으면

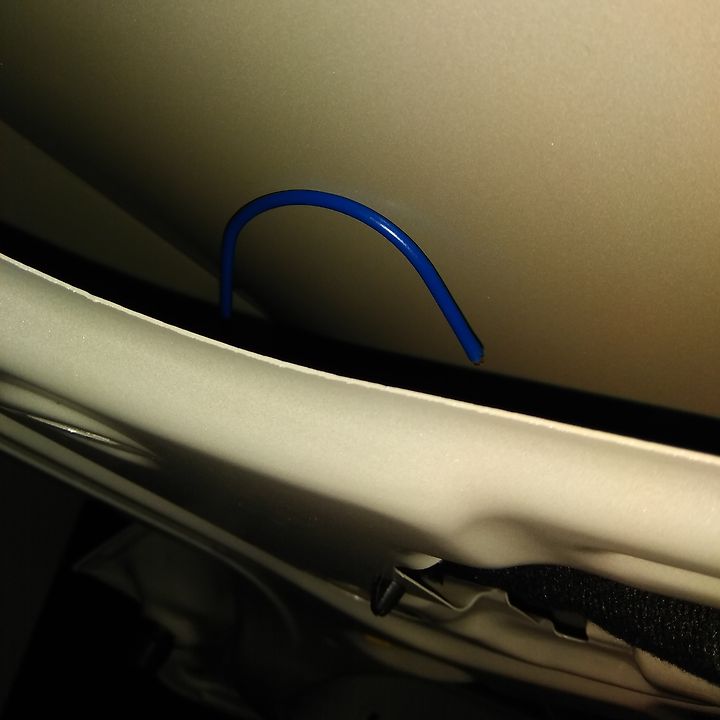

이렇게 옷걸이가 삐져나옵니다.

그럼 후방카메라선을 옷걸이에 테이프로 임시로 결합시키고 옷걸이를 잡아당기면

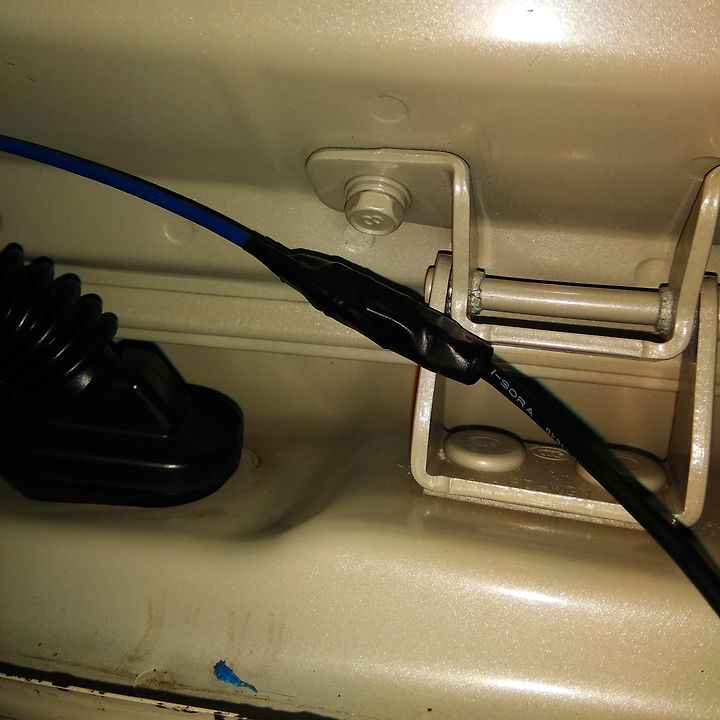

쉽게 후방카메라선을 결합할 수 있습니다.

후방카메라선과 연장선이 연결되었으면 테일게이트 플라스틱 마감재를 다시 조립합니다.

이제 전원선을 후진등에 연결합니다.

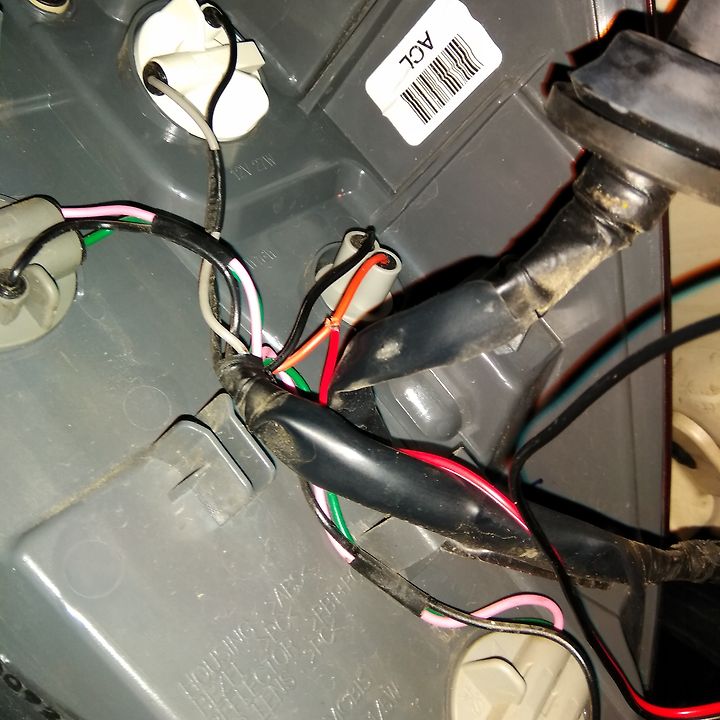

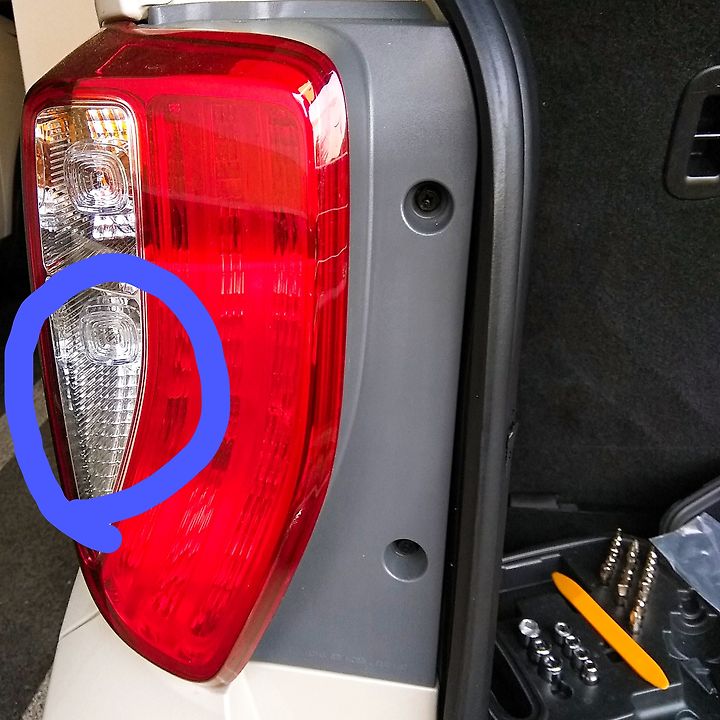

저 위치가 후진등입니다. 차알못이라 후미등이 있다는 것도 몰랐기에 어떤것이 후진등인지 파악하기 위해 차량 뒤에 스마트폰을 동영상촬영모드로 놓고 후진기어를 넣어보고 후진등이 어떤것인지 알게 됐습니다.

어쨌든 후진등 전원선을 연결해줍니다.

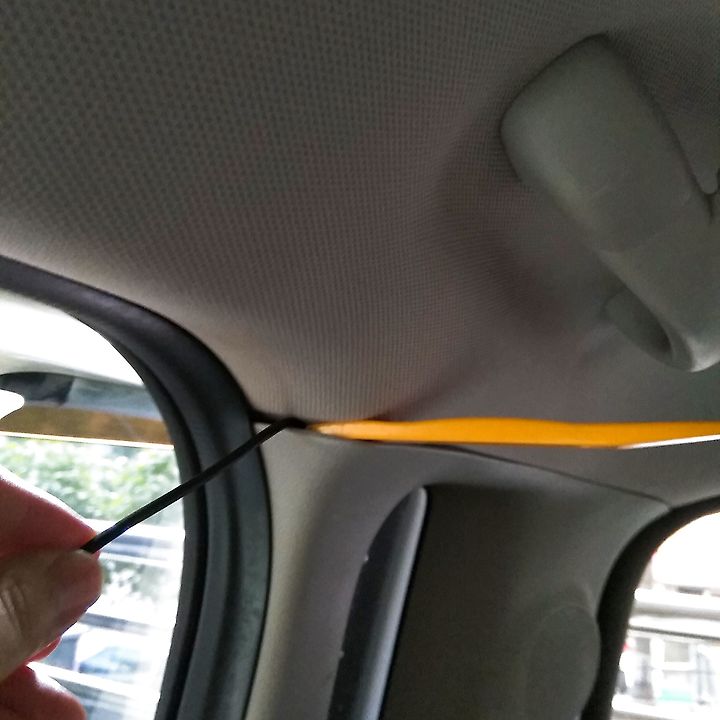

이제 거의 다 왔네요. 영상선을 차량 고무마감재 안쪽에 안보이도록 밀어넣으면서 조금씩 보조석까지 가면 됩니다.

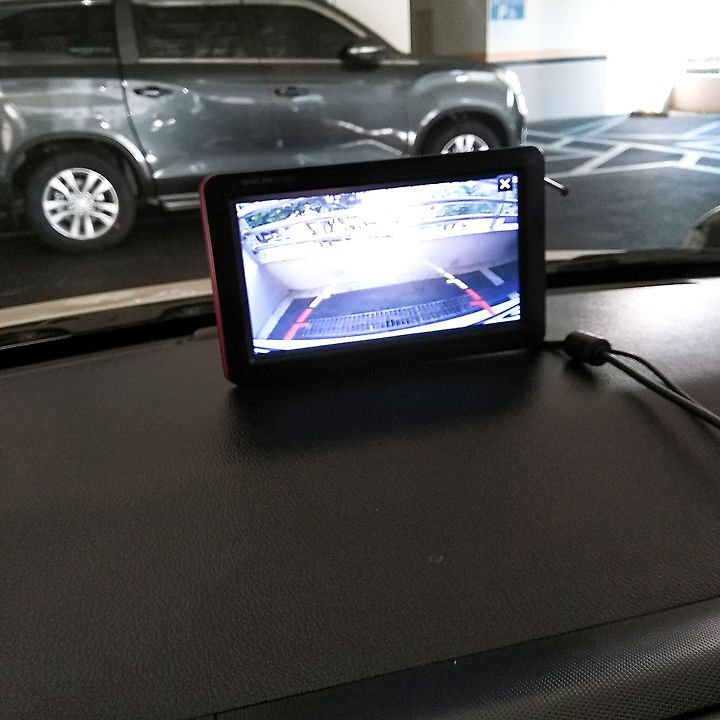

적당히 마감처리하고 네비에 연결하여 후방카메라 설치가 끝났습니다.

중간 중간에 막히는 부분이 많아서 포기했다가 다시 시도했다가 하면서 시간이 꽤나 많이 걸렸습니다.
처음이라 꽤나 힘들었지만 결과적으로 간단한 작업이라는 것을 알게 되었습니다.

조금이나마 도움이 되었으면 좋겠네요^^
